9 แบบจำลองแรสเตอร์ Raster Base Model

LAB 9

เรื่อง แบบจำลองแรสเตอร์ Raster Base Model

ไปที่ RTAcr GIS เพื่อไปเปิดชั้นข้อมูล  >> chon_elv กับ chon_pro    * สร้างโฟลเดอร์ขึ้นมาใหม่ ในLandfill

เปิด Attribute ของตัว chon_elv ขึ้นมา เพื่อจะทำการแปลงเป็นข้อมูล Raster >>โดยเราจะใช้Field ที่ชื่อว่า ele ในการแปลง

ไปที่ ArcToolbox  >>  Spatial Analyst Tools  >> Interpolation  >>  IDW

จะมีหน้าต่าง IDW ขึ้นมา

ช่อง Input เลือก chon_elv  >>  ช่อง Z value field เลือก ele  >>  ช่อง Output ให้เลือกโฟลเดอร์ที่จะเก็บ   จากนั้นไปที่ Environments

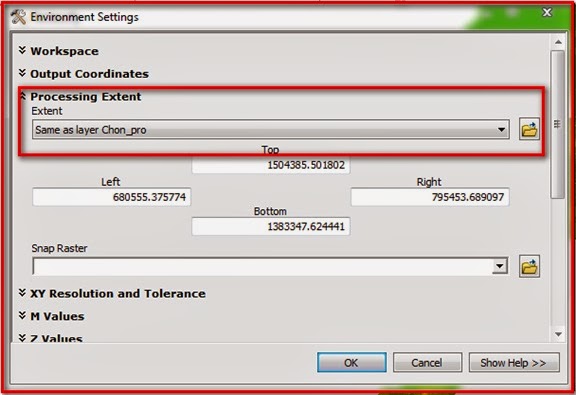

ค่า Processing Extent เลือก Chon_pro

จากนั้นไปที่ ค่า Raster Analysis เลือก Chon_pro  >>  OK

ผลของคำสั่ง  IDW และการตั้งค่าจากข้างต้น

ต่อไป จะทำการคำนวณค่า Slope

ไปที่ ArcTool box  >> 3D Analyst Tools  >>  Raster Surface  >> Slope

 จะมีหน้าต่างของ Slope ขึ้นมา

ช่อง Input raster เลือก idm

ช่อง Output raster เลือกโฟลเดอร์ที่จะเก็บ

ช่อง Output measurement เลือก DEGREE  จากนั้น OK

ผลของคำสั่ง Slope และการตั้งค่าจากข้างต้น

ต่อไป คำสั่ง Reclassify โดยไปที่ ArcToolbox  >>  Spatial Analyst Tools  >>  Reclass  >>  Reclassify

จะมีหน้าต่าง Reclassify ขึ้นมา

ช่อง Input raster เลือก slope /ช่อง reclass field เลือก value  แล้วไปเลือก classify เพื่อกำหนดค่าคะแนนต่อไป

แบ่งกลุ่มตามช่วงของข้อมูลโดยกำหนด Classes เป็น 4 ช่วง คือ 5 15 30 และมากกว่า 30  >> OK

ที่ New values ให้กำหนดค่าคะแนนเป็น 3,2,1,และ 0  จากนั้นไปที่ Environments

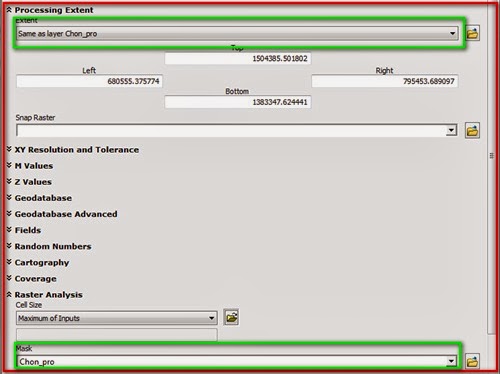

ค่า Processing Extent เลือก Chon_pro

ค่า Raster Analysis เลือก Chon_pro  แล้ว OK

ช่อง Output เลือกโฟลเดอร์ที่จะเก็บ

ผลของคำสั่ง Reclassify และการตั้งค่าจากข้างต้น

เปิดข้อมูล Chon_geo ขึ้น

เปิด Attribute ของ  chon_geo ขึ้นมา

    ให้เลือก Field ที่ชื่อว่า Class >> คลิกขวาเลือก Delete Field

จากนั้น ให้ทำการสร้าง Field ขึ้นมาใหม่ >>  Table Option >> Add Field

ช่อง Name ใส่ว่า class

 ช่อง Type เลือก Short Integer แล้ว  OK

จะได้ Field ชื่อว่า Class1

ไปที่ Select By Attributes >>  Get Unique Values

จะปรากฏรายละเอียดข้อมูลของหินขึ้นมา  จากนั้นจะทำการรวมข้อมูลตัวแปรลักษณะชั้นหินฐาน

โดยใช้ Field DESC_T1

กลุ่มแรกเป็นกลุ่มของหินทรายและหินกรวดมน เมื่อเจอแล้วก็คลิกคำอธิบายลงมาได้เลย เมื่อจบประโยค ต้องมีตัวเชื่อม คือ OR เพราะค้นหาใน Field เดียวกัน แล้วตามด้วยชื่อ Field

"DESC_T1" = 'หินกรวดมน หินฟิลไลต์ หินทรายเนื้อภูเขาไฟกึ่งแปรสภาพ และหินชนวน' OR "DESC_T1" = 'หินทราย หินทรายเนื้อภูเขาไฟ หินปูนเนื้อดิน และหินปูนเนื้อไข่ปลา หินไรโอลิติกทัฟฟ์และแอนดิซิติกทัฟฟ์กึ่งแปลสภาพ หินดินดานเลนซ์ หินปูนหินเชิร์ต' OR "DESC_T1" = 'หินทราย หินปูนเนื้อดิน หินดินดาน และหินเชิร์ต' OR"DESC_T1" = 'หินทรายอาร์ดคส สีขาว มีหินกรวดมนและหินดินดานแทรกสลับ'

 จากนั้นกดที่ Apply

จากนั้น จะทำการใส่ค่าข้อมูลให้กับชั้นข้อมูลที่ได้ค้นหาไว้  ซึ่งมีค่าคะแนนเป็น 1

โดยคลิกขวาที่ Class แล้วไปที่ Field Calculator

ใส่ เลข 1ลงในช่องว่าง  >> OK

ในช่อง class1 จะมีเลข 1 ขึ้นมา

กลุ่มที่ 2 เป็นกลุ่มของหินทรายและหินกรวดมน เมื่อเจอแล้วก็คลิกคำอธิบายลงมาได้เลย เมื่อจบประโยค ต้องมีตัวเชื่อม คือ OR เพราะค้นหาใน Field เดียวกัน แล้วตามด้วยชื่อ Field

"DESC_T1" = 'หินกรวดมน หินฟิลไลต์ หินทรายเนื้อภูเขาไฟกึ่งแปรสภาพ และหินชนวน' OR "DESC_T1" = 'หินทราย หินทรายเนื้อภูเขาไฟ หินปูนเนื้อดิน และหินปูนเนื้อไข่ปลา หินไรโอลิติกทัฟฟ์และแอนดิซิติกทัฟฟ์กึ่งแปลสภาพ หินดินดานเลนซ์ หินปูนหินเชิร์ต' OR "DESC_T1" = 'หินทราย หินปูนเนื้อดิน หินดินดาน และหินเชิร์ต' OR"DESC_T1" = 'หินทรายอาร์ดคส สีขาว มีหินกรวดมนและหินดินดานแทรกสลับ'

จากนั้นกดที่ Apply

โดยคลิกขวาที่ Class แล้วไปที่ Field Calculator

 ใส่ เลข 2 ลงในช่องว่าง  >> OK

 ในช่อง class1 จะมีเลข 2 ขึ้นมา

กลุ่มที่ 3  เป็นกลุ่มของหินฟิลไลต์ หินแกรนิต และบางชั้นข้อมูลไม่มีคำอธิบาย ก็ให้จัดอยู่ ในชั้นที่ 3 ได้เลย  เมื่อเจอแล้วก็คลิกคำอธิบายลงมาได้เลย เมื่อจบประโยค ต้องมีตัวเชื่อม คือ OR เพราะค้นหาใน Field เดียวกัน แล้วตามด้วยชื่อ Field ดังนี้

"DESC_T1" = 'หินฟิลไลต์ หินฟิลไลต์เนื้อปนถ่าน และหินฟิลไลต์เนื้อซิลิกา' OR "DESC_T1" = 'หินไบโอไทต์แกรนิต ทัวมารีนแกรนิต ไบโอไทต์มัสโคไวต์แกรนิต แกรโนไดโอไรต์ มัสโคไวต์ทัวมารีนแกรนิต ไบโอไทต์ทัวมารีนแกรนิต' OR "DESC_T1"= ' '

จากนั้นกดที่ Apply

โดยคลิกขวาที่ Class แล้วไปที่ Field Calculator

 ใส่ เลข 3 ลงในช่องว่าง  >> OK

ในช่อง class จะมีเลข 3 ขึ้นมา

จากนั้นให้ไปแปลงข้อมูลจากPolygon ให้เป็น Raster ไปที่ ArcToolbox >> Conversion Tools >> To Raster >> Polygon to Raster

จะมีหน้าต่าง Polygon to Raster ขึ้นมา

ผลของคำสั่ง Polygon to Raster และการตั้งค่าข้างต้น

เปิดชั้นข้อมูล Chon_tran ออกมา

การหาระยะทาง โดยไปที่ Arc Tool box >> Spatial Analyst Tools >> Distance  >> Euclidean Distance

ช่อง Input raster เลือก Chon_tran

ช่อง Output เลือกโฟลเดอร์ที่จะเก็บ

ช่อง Output cell size ใส่ 40 จากนั้นไปที่ Environments

ค่า Processing Extent เลือก Chon_pro

ค่า Raster Analysis เลือก Chon_pro  >> OK

ผลของคำสั่ง Euclidean Distance และการตั้งค่าข้างต้น

จากนั้นใช้คำสั่ง Reclassify โดยไปที่ ArcToolbox >> Spatial Analyst Tools >> Reclass >> Reclassify

จะมีหน้าต่าง Reclassify ขึ้นมา

ช่อง Input raster เลือก tran

ช่อง reclass field เลือก value

จากนั้นไปคลิกที่ classify เพื่อกำหนดค่าคะแนน

จะแบ่งกลุ่มตามช่วงของข้อมูล  >> กำหนด Classes เป็น 4 ช่วง แบ่งกลุ่มออกมาเป็น 4 กลุ่ม 0-1000, 1000-2000, 2000-3000 และมากกว่า 3000 >> OK

ช่อง New values ให้กำหนดค่าคะแนนเป็น 0,1,2,และ 3

ช่อง Output เลือกโฟลเดอร์ที่จะเก็บ >> OK

ผลของคำสั่ง Reclassify และการตั้งค่าข้างต้น

ให้เปิดข้อมูล Chon_vill ออกมา

ต่อไปจะเป็นการหาระยะทาง โดยไปที่ ArcToolbox >> Spatial Analyst Tools >> Distance  >> Euclidean Distance

   จะมีหน้าต่าง Euclidean Distance ขึ้นมา

ช่อง Input raster เลือก Chon_vill

ช่อง Output เลือกโฟลเดอร์ที่จะเก็บ

ช่อง Output cell size ใส่ 40 >> แล้วไปที่ Environments

ค่า Processing Extent เลือก Chon_pro / ค่า Raster Analysis เลือก Chon_pro >>  OK

ผลของคำสั่ง Euclidean Distance และการตั้งค่าจากข้างต้น

ไปเอาคำสั่ง Reclassify โดยไปที่ ArcToolbox >> Spatial Analyst Tools >> Reclass >> Reclassify

ช่อง Input raster เลือก vill

ช่อง reclass field เลือก value

จากนั้นไปคลิกที่ classify เพื่อกำหนดค่าคะแนน

จะแบ่งกลุ่มตามช่วงของข้อมูล >> กำหนด Classes เป็น 4 ช่วง แบ่งกลุ่มออกมาเป็น 4 กลุ่ม 0-1000, 1000-2000, 2000-3000 และมากกว่า 3000 >>  OK

ช่อง New values ให้กำหนดค่าคะแนนเป็น 0,1,2,และ 3

ช่อง Output เลือกโฟลเดอร์ที่จะเก็บ >> OK

ผลของคำสั่ง Reclassify และการตั้งค่าจากข้างต้น

เตรียมตัวแปรทั้ง 4 ตัวแปรแล้ว เรียงลำดับตัวแปร slope_re ,geo_re , tran_re และ vill_re ต่อไปจะรวมตัวแปรโดยใช้คำสั่ง Raster Calculator

คำสั่ง Raster Calculator >>ไปที่ ArcToolbox >> Spatial Analyst Tools >> Map Algebra >> Raster Calculator

จะมีหน้าต่าง Raster Calculator ขึ้นมา

ใส่ค่าซ้อนทับ (3 * "slope_re") + (2 * "geo_re") + (3 * "tran_re") + (4 * "vill_re") >> ช่อง Output เลือกโฟลเดอร์ที่จะเก็บ >> OK

ผลของคำสั่ง Raster Calculator และการตั้งค่าข้างต้น

ทำการจัดกลุ่มระดับความเหมาะสมของพื้นที่ >> โดยแบ่งเป็น 3 กลุ่ม คือ เหมาะสมน้อย ปานกลาง และมาก >>โดยใช้คำสั่ง Reclassify

ไปที่ ArcToolbox >> Spatial Analyst Tools >> Reclass >> Reclassify

ช่อง Input raster เลือก sum

ช่อง reclass field เลือก value

 จากนั้นไปคลิกที่ classify เพื่อกำหนดค่าคะแนน

กำหนด Classes เป็น 3 ช่วง ใช้สูตร X-SD 21.28 - 6.2  เป็นค่าเหมาะสมน้อยสุด ได้เป็น 15.09  เหมาะสมปานกลางเป็น 27.47  และเหมาะสมมาก มากกว่า 27.47

ช่อง New values ให้กำหนดค่าคะแนนเป็น 1,2,และ3

ช่อง Output เลือกโฟลเดอร์ที่จะเก็บ >> OK

จะปรากฏภาพที่เราทำการ Reclassify ขึ้นมา >> สีน้ำเขียวมีความเหมาะสมน้อย สีน้ำเงินมีความเหมาะสมปานกลาง และสีชมพูมีความเหมาะสมมาก
