แลบ 7
การวิเคราะห์แบบจำลองทางอุทกศาสตร์ (Hydrology Model Analysis)
Spatial Analyst เป็นโปรแกรมเสริม
ที่มีชุดคำสั่งสนับสนุนการวิเคราะห์ข้อมูลอุทกศาสตร์ ซึ่งอยู่ในส่วนของชุดเครื่องมือ Hydrology
ผู้ใช้งานสามารถประยุกต์ใช้ในการวิเคราะห์การไหลของน้ำในพื้นที่ลุ่มน้ำ โดยเริ่มจากนำเข้าข้อมูล DEM มาวิเคราะห์ด้วยคำสั่งต่างๆ
จนกระทั่งได้ผลลัพธ์เป็นพื้นที่ลุ่มน้ำและข้อมูลแม่น้ำ
1.การเติมเต็มพื้นที่ (Fill)
เป็นคำสั่งเพื่อการเติมเต็มพื้นที่บริเวณที่เป็นหลุมหรือต่ำกว่าบริเวณทั่วไป หากบริเวณใดมีความสูงกว่าพื้นที่ทั่วไปจะลดให้ใกล้เคียงพื้นที่นั้นๆ
เพื่อให้การไหลของน้ำเป็นไปได้อย่างต่อเนื่อง
-
โดยเริ่มนำเข้าข้อมูล DEM ทีเราจะทำการสร้าง
-
จากนั้นไปที่ Arc Toolbox > Spatial Analyst Tools >
Hydrology > Fill จะได้หน้าต่างดังนี้
-Input surface raster คือ
กำหนดข้อมูลพื้นผิวแรสเตอร์ที่เราต้องการสร้าง
-Output surface raster คือ กำหนดชื่อและเก็บผลลัพธ์
- เมื่อเสร็จให้ >
OK จะได้ ผลลัพธ์ที่ทำการ Fill แล้ว
สังเกตที่สัญลักษณ์ค่าสูงสุดและต่ำสุดของทั้ง 2 ชั้นข้อมูลต่างกัน
2.การวิเคราะห์ทิศทางการไหล (Flow Direction)
เป็นการนำข้อมูลที่ผ่านการ
Fill มาวิเคราะห์ Flow Direction หรือทิศทางการไหลของน้ำ ผลลัพธ์ที่ได้จะแสดงเป็นตัวเลขรหัสทิศทาง (Direction
Code) ที่บ่งบอกทิศทางการไหล เช่น หมายเลข 16 คือไหลไปทางทิศตะวันตก
-
ขั้นแรกไปคลิกที่ Arc Toolbox > Spatial Analyst Tools >
Hydrology > Flow Direction จะได้หน้าต่างดังนี้
-Input surface raster คือ กำหนดข้อมูลที่ Fill แล้ว
-Output flow direction raster คือ
กำหนดชื่อและที่เก็บผลลัพธ์
- เมื่อเสร็จ >
OK ผลลัพธ์จะแสดงเป็นค่ารหัสตัวเลข
ซึ่งแทนด้วยทิศทางการไหลของน้ำว่าจะไหลไปทิศทางใด เช่น 4 = ไหลไปทางทิศใต้
3.การวิเคราะห์การไหลสะสม (Flow Accumulation)
คือการวิเคราะห์ค่าการไหลสะสมของข้อมูลทุกๆ
เซลล์ ไปยังเซลล์ที่มีความชันต่ำกว่าซึ่งเป็นจุดออกของน้้า
เพื่อดูแนวทางการไหลสะสมของลุ่มน้ำและสามารถประยุกต์หาพื้นที่ลุ่มน้ำหรือทางไหลออกของน้ำ
(Outlet)
-
ไปที่ Arc Toolbox > Spatial Analyst Tools >
Hydrology > Flow Accumulation จะได้หน้าต่าง
-Input flow direction raster คือ กำหนดข้อมูลที่ Fill
แล้ว เช่น Flow direction
-Output accumulation raster คือ
กำหนดชื่อและที่เก็บผลลัพธ์
-Output data type (optional) คือ
กำหนดทศนิยม
FLOAT คือ ทศนิยม
INTEGER คือ จำนวนเต็ม
ผลลัพธ์ Flow Accumulation
4.การวิเคราะห์ลำดับของลำน้ำ (Stream Order)
Stream Order คือ ลำดับชั้นของเส้นลำน้ำ (ก่อนจะมาถึงขั้นตอนนี้ต้องผ่านการทำ Flow
Accumulation และ Flow Direction) มี 2
รูปแบบ
-
ไปคลิกที่ Arc Toolbox > Spatial Analyst Tools >
Hydrology > Stream Order จะได้หน้าต่าง
-Input stream raster คือ กำหนดผลลัพธ์ที่วิเคราะห์ Flow
Accumulation
-Input flow direction raster คือ กำหนดข้อมูลที่ Fill
แล้ว คือ Flow Direction
-Output raster คือ กำหนดผลลัพธ์และที่เก็บผลลัพธ์
-Method of stream ordering (optional) คือ กำหนดรูปแบบการสร้าง มี 2 รูปแบบ คือ
STRAHLER และ SHREVE
เมื่อเสร็จ >
OK ผลลัพธ์ Stream Order
คือ
แบบ STRAHLER
แบบ SHREVE
5.Stream to Feature
คือการแปลงข้อมูลแม่น้ำที่เป็นประเภทแรสเตอร์ให้เป็นเวกเตอร์
โดยกำหนดผลลัพธ์ที่ได้เป็น Shapefile
-
ไปคลิกที่ Spatial Analyst Tools > Hydrology >
Stream to Feature จะได้
-Input stream raster คือ กำหนดผลลัพธ์ที่วิเคราะห์ Stream
Order
-Input flow direction raster คือ กำหนดข้อมูลที่ Fill
แล้ว เลือก Flow direction
-Output polyline features คือ กำหนดชื่อและเก็บผลลัพธ์
จะได้ผลลัพธ์ชั้นข้อมูลแม่น้ำ Stream to features
-
ดูรายละเอียดในตาราง โดยคลิกขวาบน
ที่ข้อมูลที่ทำการ Stream to features เลือก Open Attribute Table
-
ทำการเลือกแม่น้ำสายหลักที่มีค่า Grid_Code >= 5 โดยในหน้าต่าง Attribute คลิกที่ Select by Attributes กำหนดค่าดังภาพ
เมื่อเสร็จคลิก Apply จะได้เส้นแม่น้ำตามเงื่อนไข
-
จากนั้นทำการส่งออกเป็นไฟล์ใหม่
เพราะข้อมูลมีลักษณะชั่วคราว โดยไปคลิกขวาที่ชั้นข้อมูล เลือก Data > Export Data
-Output feature dass คือ
กำหนดชื่อและเลือกเก็บผลลัพธ์
- ให้ตอบ Yes เพื่อนำเข้าข้อมูลมาแสดงผล
6.การวิเคราะห์พื้นที่ลุ่มน้ำ Basin
เป็นการคำนวณพื้นที่ลุ่มน้ำว่าอยู่บริเวณใด
ใช้ในการจำแนกลุ่มน้ำพื้นที่
-
ไปที่ Arc Toolbox
> Spatial Analyst Tools >
Hydrology > Basin จะได้
-Input
flow direction raster คือ กำหนดข้อมูลโดยใช้ Flow direction
-Output
raster คือ กำหนดชื่อและที่เก็บผลลัพธ์
จะได้ผลลัพธ์ดังภาพ
7.การสร้างพื้นที่รับน้ำ Watershed
การสร้าง
Watershed ต้องมี Pour
Point หรือ Outlet คือเป็นจุดที่น้ำจะไหลออกจากพื้นที่ โดยปกติจะเป็นจุดที่ต่ำที่สุด และอยู่บริเวณขอบของพื้นที่รับน้ำ และต้องมี Flow
Direction ที่จะเป็นข้อมูล Input ดังนั้นจะทำการสร้าง
Pour Point มีดังนี้
-
ไปที่ Arc Toolbox > Data Management Tools >
Feature Class > Create Feature Class จะได้
-Feature
Class Location คือ กำหนดที่เก็บผลลัพธ์
-Feature
Class Name คือ ตั้งชื่อ
-Geometry
Type (optional) คือ กำหนดรูปแบบเป็น Point
- เมื่อเสร็จ > OK และทำการดิจิไตล์ข้อมูลจุดที่เป็นทางออกของน้ำมากที่สุดหรือทางน้ำไหลมากที่สุด
ขึ้นมา 1 จุด

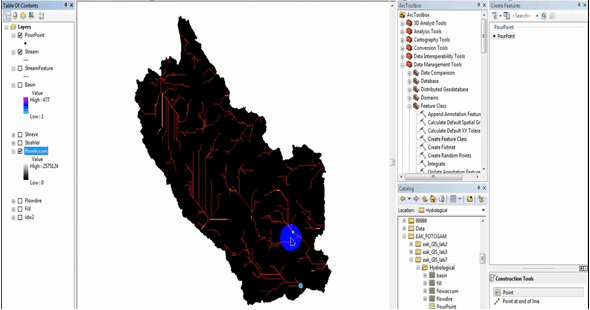

- โดยไปที่ Editor
> Start Editing > เลือก Pour Point > OK และทำการเลือกดิจิไตล์จุดที่ต้อง
การ
-
เมื่อเสร็จไปคลิกที่
Editor > Stop Editing
-
ต่อไปทำการ Snap
Pour Point โดยไปที่ Arc Toolbox > Spatial Analyst Tools > Hydrology > Snap Pour
Point เพื่อใช้ในการเชื่อมต่อจุดที่ทำ
Pour Point กับ Flow
Accumulation
-Input raster or feature pour point data คือ
กำหนดข้อมูลจุด Pour Point
-Input accumulation raster คือ
กำหนดผลลัพธ์ที่วิเคราะห์ Flow Accumulation
-Output raster คือ กำหนดชื่อและเก็บผลลัพธ์
จะได้ข้อมูล
1 เซลล์ ณ ตำแหน่ง Pour Point
-
ต่อไปสร้าง Watershed
โดยไปที่ Spatial Analyst Tools > Hydrology >
Watershed จะได้หน้าต่าง
-Input
flow direction raster คือ กำหนดข้อมูลที่ทำ Fill แล้ว คือ FlowDirection
-Input
raster or feature pour point data คือ กำหนดผลลัพธ์ที่วิเคราะห์ Snap
Pour Point
-Output
raster คือ กำหนดชื่อและเก็บผลลัพธ์
จะได้ผลลัพธ์รูปบริเวณที่เป็นบริเวณรับน้ำ ซึ่งไหลลงไปยังจุด
Pour point
-
ต่อไปจะทำการแปลงข้อมูล
Watershed ให้เป็นข้อมูลเวกเตอร์ โดยไปที่ Arc Toolbox > Conversion Tools > From Raster >
Raster to polygon จะได้
-Input
raster คือ กำหนดผลลัพธ์ที่วิเคราะห์ Watershed
-Output
polygon features คือ กำหนดชื่อและผลลัพธ์
จะได้ผลลัพธ์
เป็นข้อมูลเวกเตอร์
VDO 7
